Fileteuse F60 Type V

Puissance moteur: 7,5 kW

Couple moteur: 80 Nm

Couple à la broche: 1030 Nm

Diamètre de serrage des morses: de Ø8 à Ø60

Description

Machine traditionnelle semi-automatique conçu pour la réalisation de filetage par taillage avec filière a déclenchement automatique en fin d’usinage. Machine de construction robuste conçue et optimisée pour les productions intensives avec un très faible cout d’utilisation. Les pièces à fileter sont fixes et l’outil tourne autour de la barre; cela permet grâce a un puissant étau auto-centreur la réalisation de filetage en toute sécurité sur des pièces de grandes longueurs. Le charriot mobile, monté sur douilles billes et actionné par une manivelle, apporte aux opérateurs une facilité d’utilisation et un confort de production. L’ouverture et la fermeture de l’étau et de la tête de filetage sont actionnées par des vérins pneumatiques, leur pilotage est lié à la longueur de filetage à réaliser. Le control de la longueur filetée est réalisé par un poussoir en interne à la broche.

Les points importants:

  • Etau auto-centreur pneumatique d’une force de serrage maxi de 2 tonnes avec fermeture et ouverture automatique liée à la position du charriot. 2 jeux de morse en V. Course d’ouverture maximum de 24mm.
  • Ouverture et fermeture automatique de la tête de filetage.
  • Réglage de la longueur de filetage par butée pneumatique interne à la broche.
  • Ecran de control 5.6’’ dédié à la réalisation de filetages permettant de réguler la vitesse de broche en fonction des paramètres de coupe et du diamètre et pas de filetage.
  • Réglage et montage des peignes simplifiés.
  • Position de travail à droite ou gauche de la machine (à définir à la commande).
  • Peignes affutables.
  • Arrosage automatique.
  • Moteur 7Kw 6 poles.

Fileteuse A33

Puissance moteur: 3 kW

Couple moteur: 154 Nm

Couple à la broche: 590 Nm

Diamètre de serrage morses: de Ø8 à Ø33

Decription

La fileteuse semi-automatique A33 est une machine compacte utilisé pour les filetages sur chantier ou en atelier jusqu’au diamètre M30. Les dimensions réduites permettent à l’opérateur une utilisation rapide et confortable. La machine garantie l’optimisation des couts de production grâce au peignes réaffûtables.

Fonctionnement:

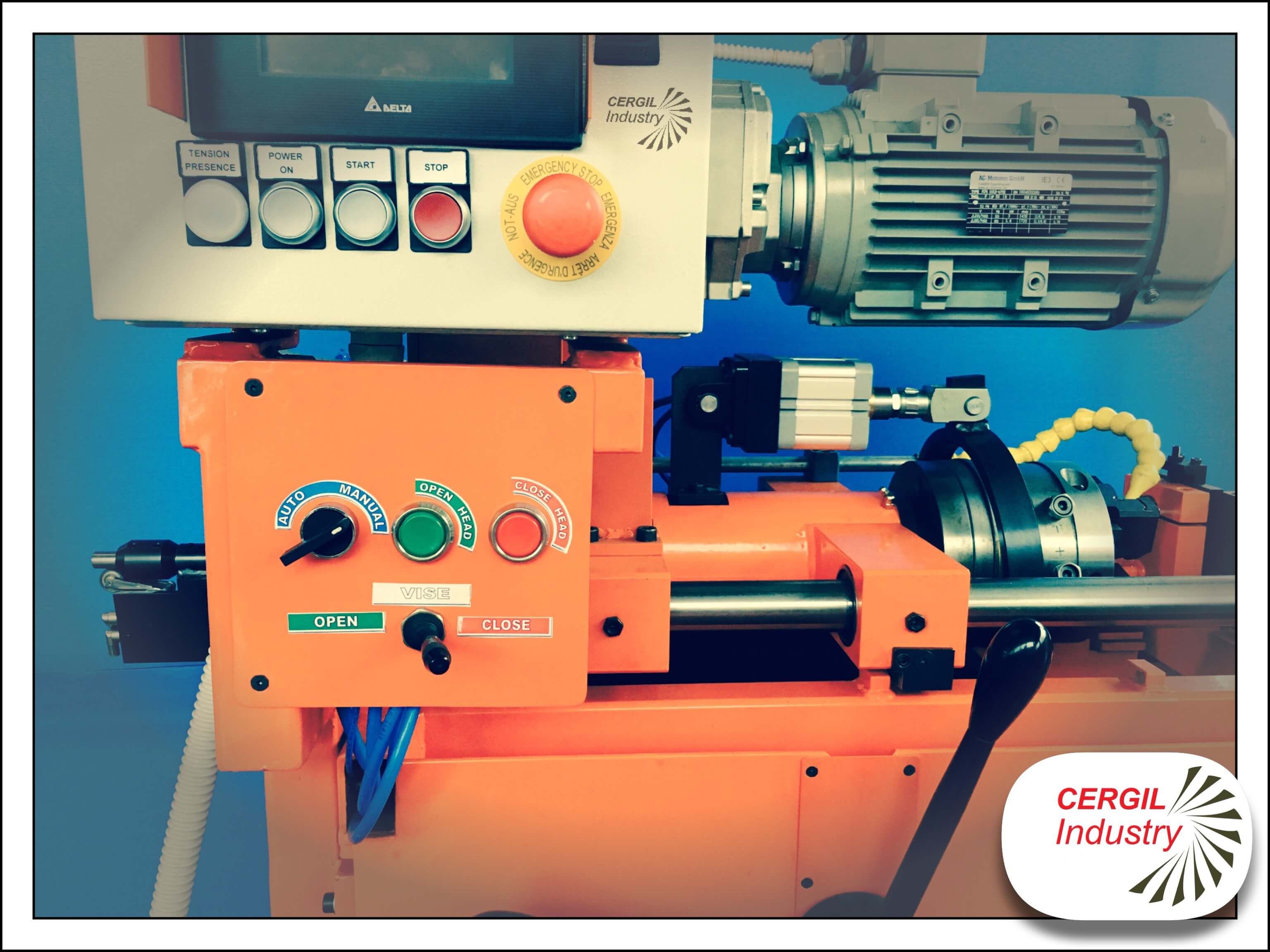

  • Une unité mobile et compacte équipée d’un motoréducteur, d’une transmission par courroies trapézoïdales actionnant une broche tournante, sur laquelle est montée une filière à ouverture et fermeture automatique de type R33.
  • Déplacement manuel par cabestan de l’unité de filetage sur douilles à billes.

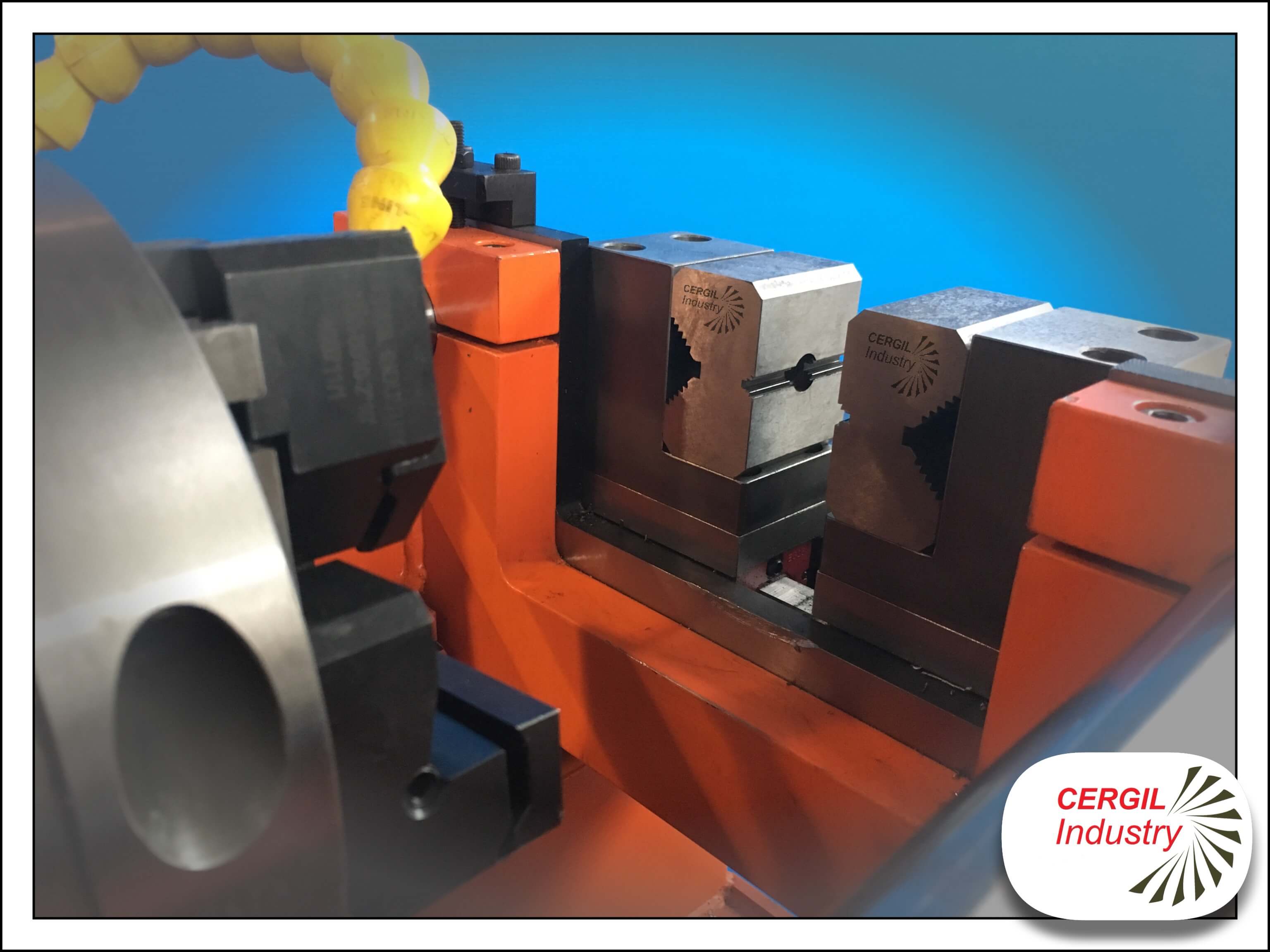

  • Puissant étau auto-centreur manuelle (option pneumatique possible) équipé d’un mors en V (ou en option de deux mors en V).
  • Ouverture et fermeture automatique pneumatique de la tête de filetage.
  • Réglage de la longueur de filetage en interne à la broche.
  • Ecran de control 5“ dédié à la réalisation de filetages permettant de réguler au plus juste la vitesse de rotation de la broche en fonction des paramètres de coupe, du diamètre et pas de filetage.
  • Réglage et montage des peignes simplifiés.
  • Peignes affutables.
  • Arrosage automatique.

Fileteuse F114

Puissance moteur: 7,5 kW

Couple à la broche: 2132

Nm Diamètre de serrage des morses: de Ø33 à Ø114
